电磁制动电机接线原理

返回列表 来源: 嵊州森力电机 发布日期: 2021.08.21

       YEJ系列电磁制动电机是属于机械制动的方式运行是,其电磁抱闸主要是由牵引磁铁和闸瓦制动器两者组成,嵊州森力电机所生产的产品,如制动电机等均采用180°级耐高温漆包线,应用真空浸漆工艺,使绕组浸漆更透,寿命更长久。

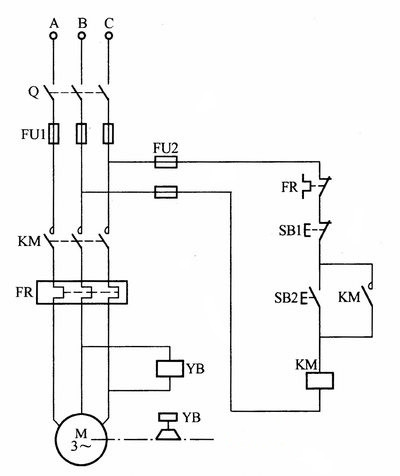

       我们可以看下图片,如果制动电机合上电源开关Q,按下起动按钮SB2,接触器KM得电吸合并自锁;这时就会牵引电磁铁的线圈YB得电而吸动衔铁,克服了弹簧拉力,使杠杆向上移动,从而使闸瓦和闸轮分开,这时电动机正常运转;如果按下停止按钮SB1时,接触器KM断电释放,电动机电源被切断,同时牵引电磁铁的线圈YB也同时断电,于是衔铁被释放。在弹簧拉力作用下,闸瓦紧紧抱住闸轮,这样电动机被迅速制动而停转。

制动电机接线图

       这种制动方式不但可以准确进行定位,而且在电动机发生突然的断电时,可以避免重物自行坠落而发生事故。上图采用的就电磁抱闸制动控制电路,所以在切断电源后,依旧会在电机转轴上有电磁抱闸作用,可实现迅速制动。

       所以当制动电机需要停止时,按下停止按钮SB1,因其是一只复合按钮,SB1常闭触点先断开,切断KM电源,KM断电释放,电动机断电;SB1的常开触点闭合,使电磁抱闸线圈YB得电,抱闸紧紧抱住电动机转轴,迅速制动。当电动机停转后,可松开按钮。本电路是一种电磁抱闸可放松的制动电路,适用于有电时才能制动的生产机械。
