看图就懂的三相异步电动机接线

返回列表 来源: 嵊州森力电机 发布日期: 2021.05.25
        三相异步电动机如何接线,也是属于一个非常热门的话题了,那么今天森力电机小编就让你掌握有关这款电动机接线的方法,看图就能懂!
        三相异步电动机一般是分为两种接线的方式:三角形型和Y型(也叫星型接法)。森力电机所研发生产的是3kw以下的小功率电机,比较适合星型接法,采用这种接法在电机启动时对电网的电压冲击力比较小,具有小功率、大扭矩的特点。
        首先我们先来了解下三相和六个接头:三相分别为U相、V相、W相,6个接头编号为U1、U2、V1、V2、W1、W2
        采用星型接法就是将绕组的六个抽头,三相按各一组首尾分开,将三相绕组尾端的头并接在一起,以此来形成回路的点。三相绕组抽头首端也就是接线端、接电源线端口。

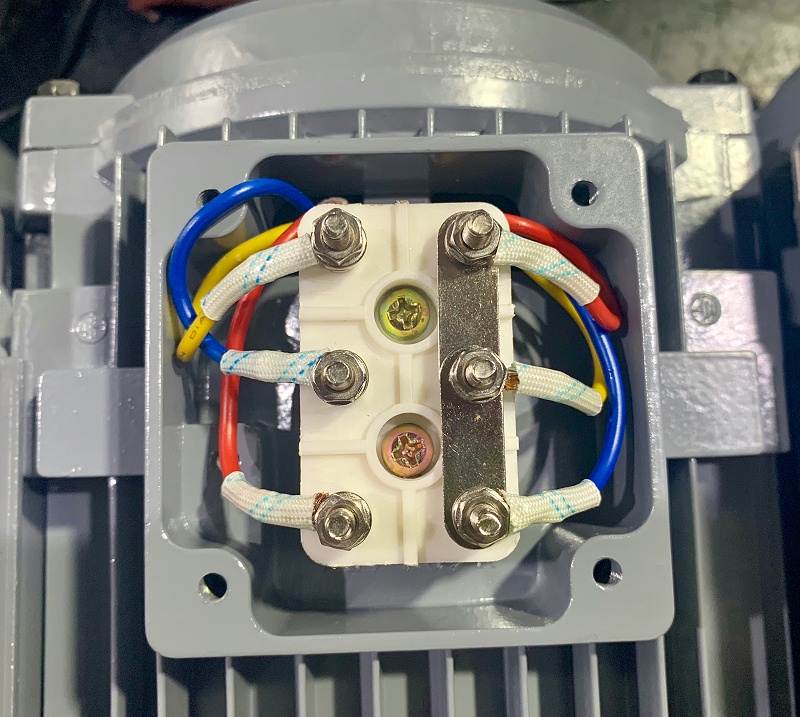

三相异步电动机Y型,星型接法
       采用三角形接法的电机是将三相绕组的六个抽头,三相分三组的各一相首尾分清,将三相绕组各相的绕组头尾进行并接,三相的每相头围连接好以后,就可以接电源的接线端。

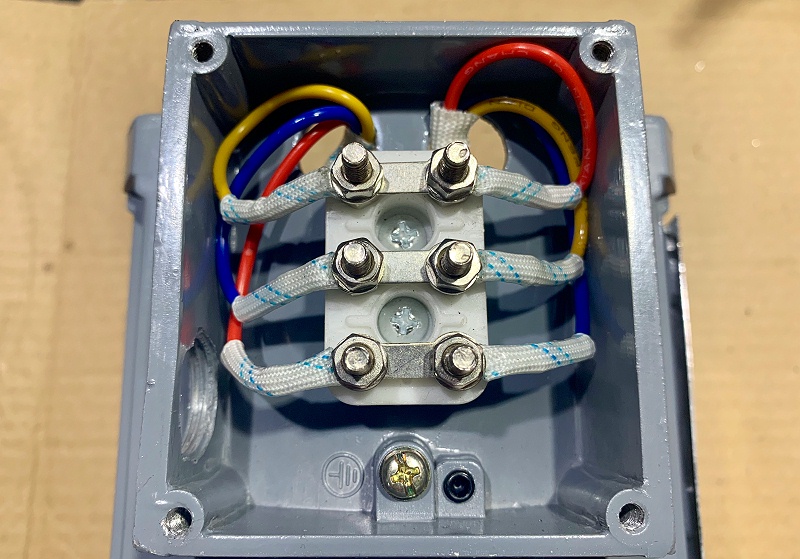

三相异步电动机三角形接法
       以上内容由三相异步电动机生产厂家森力电机提供,3KW以下 小功率电机厂家。如果还想了解有关这类电机的问题或有兴趣了解我们的产品,欢迎在线留言或直接致电0575-8378-1127。
