三相力矩异步电动机厂家

看图秒会三相异步电动机接线

返回列表 来源: 嵊州森力电机 发布日期: 2021.05.19

       不清楚电动机三相电的接法?下面森力电机小编就用常规的三相异步电动机接线方法来跟大家讲解,如何接三相电。这里要注意一点我们电动机的接线方式需要按照厂家铭牌上的规定进行,接成星形或是三角形。

       我们先来看下接线图:

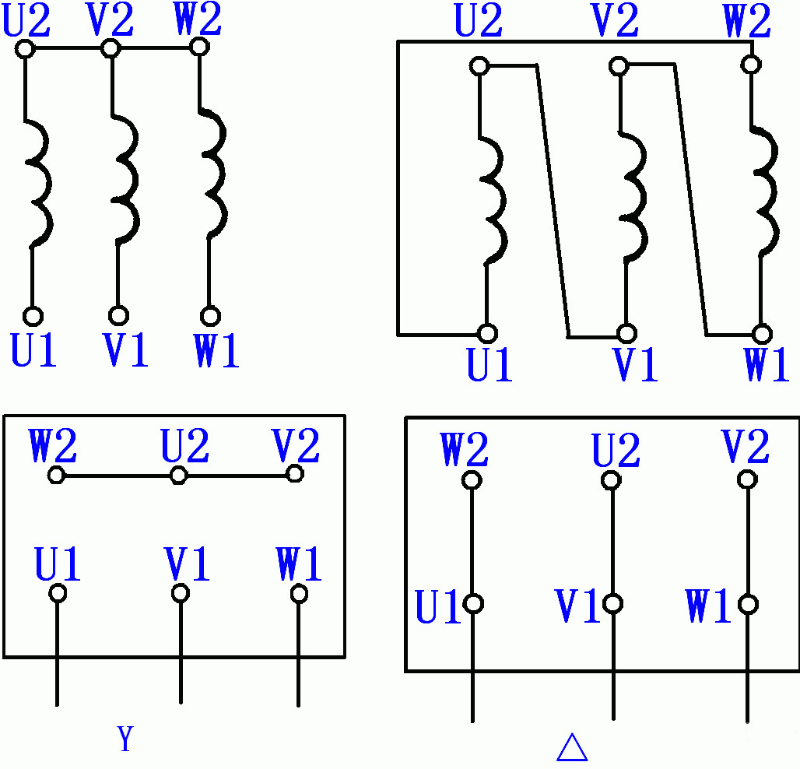

YS系列三相异步电动机接线图

       如果说三相异步电动机接线6个接头,但是只接3个就可以运转,这是因为所采用的是星形接法。星形接法就是指把三相绕组的尾和尾接到一起,三个头做为星点或者把头和头接到一起,三个尾做为星点,三个星点分别接电源。

       三相异步电动机有星形和三角形两种接法:

       三相分别为U相、V相、W相,六个接头的编号为U1、U2、V1、V2、W1、W2。如果只是把U2、V2、W2接到一起,U1、V1、W1分别接电源的三相,就是星形接法,也叫做Y形接法;如果把U1W2——W1V2——V1U2依次出来的三个接点分别接电源,就是三角形接法,也叫△接法。

       森力电机生产的三相异步电动机属于小功率电机,在3KW以下,所有一般是采用星形接法;星型接法电动机线圈通过的是220V。(电压低降低启动电流)三角形接法电动机线圈通过的是380V。

       以上内容由三相异步电动机生产厂家森力电机提供。如果还想了解有关这类电机的问题或有兴趣了解我们的产品,欢迎在线留言或直接致电0575-8378-1127。
