三相鼠笼式异步电机接线方法

返回列表 来源: 嵊州森力电机 发布日期: 2021.07.16

       三相鼠笼式异步电机三相异步电动机,它接接线方式可分为Y型接法和三角形接法,接线的方式不同所体现的优势也会不同,今天森力电机小编就带大家了解一下有关其接线的方法。

       我们先了解下三相鼠笼式异步电动机不同的接线方式的优势体现,Y型接法,主要是降低绕组承受电压、降低绝缘等级、降低启动电流;三角形接法是助于提高电机的功率,但是有个缺点就是启动电流过大,绕组承受电压大,增大了绝缘等级。

       如果是采用了星型接法的三相鼠笼式异步电动机,那么就是将绕组的六个抽头,三相按各一组首尾分开,将三相绕组尾端的头并接在一起,以此来形成回路的点。三相绕组抽头首端也就是接线端、接电源线端口。

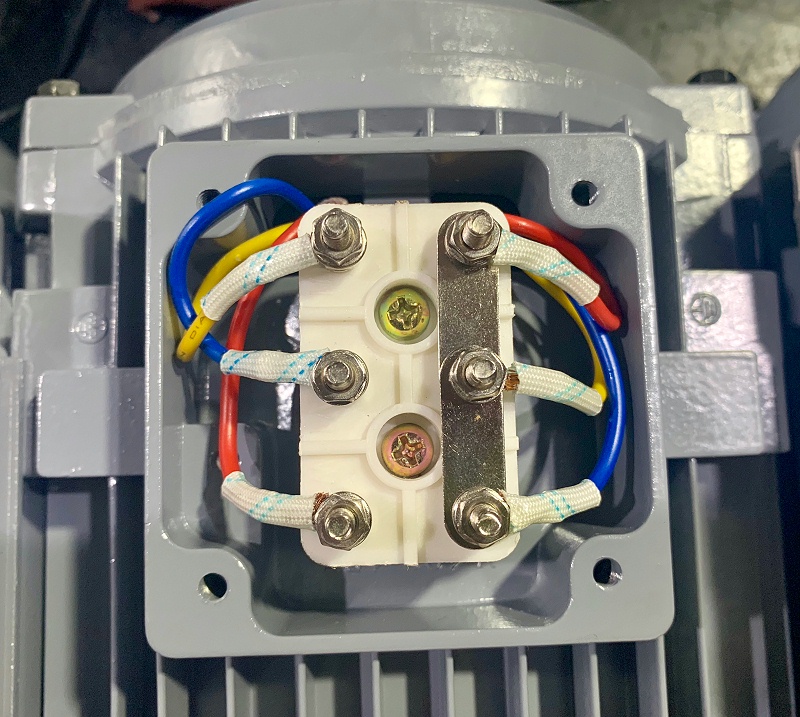

三相鼠笼式异步电动机Y型,星型接法

       如果采用了三角形接法的电机,那么就是将三相绕组的六个抽头,三相分三组的各一相首尾分清,将三相绕组各相的绕组头尾进行并接,三相的每相头围连接好以后,就可以接电源的接线端。

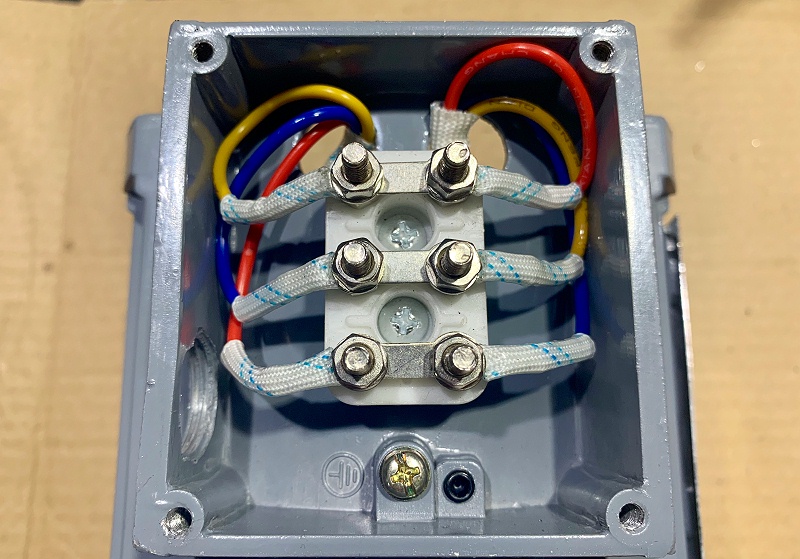

三相鼠笼式异步电动机三角形接法
