三相异步电动机接线图

返回列表 来源: 嵊州森力电机 发布日期: 2021.10.27

       三相异步电动机属于感应电动机,靠的是同时接入380V三相交流电,相位差120°供电的,其工作原理基于定子旋转磁场和转子电流的相互作用。今天森力电机小编就为大家讲解有关,三相异步电动机的接线方式。

       两种接线方式,一种是星形接法,将三相绕组的尾和尾接在一起,三个头作为星点;或者是将头和头接在一起,三个尾作为星点;所以6个接头,指连接3个就可以运转的接线方式,称为星形接法,也叫Y形接法。

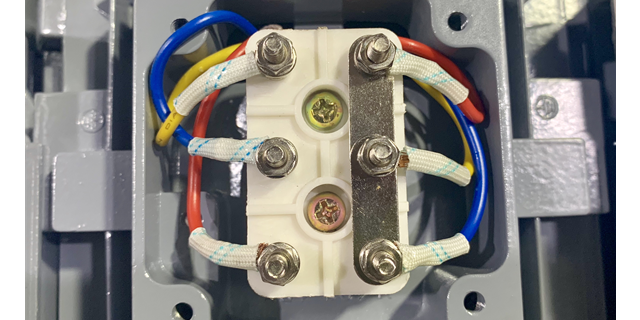

三相异步电动机Y型,星型接法

       将6个接头分为三组,每一组两个头,按顺序依次连接三个接点,分别接上电源,就是三角形;将U1W2——W1V2——V1U2依次出来的三个接点分别接电源,就是三角形接法,也叫△接法。

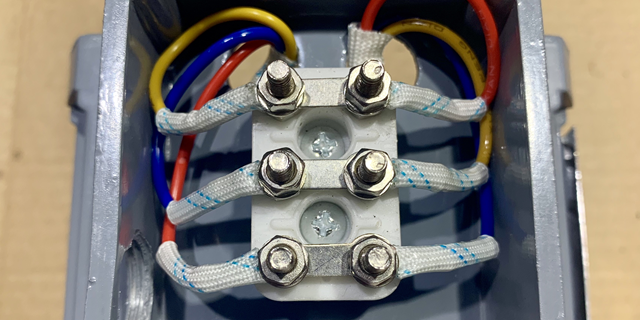

三相异步电动机三角形接法


       △形接法的每相线圈负载电压220V,Y形接法时,尽管输入电压380V,而每相线圈实际负载电压是220V,即三相380V输入电压分别与绕组的中性联结点均为220V.。

       以上内容由三相异步电动机生产厂家森力电机提供。如果还想了解有关这类电机的问题或有兴趣了解我们的产品,欢迎在线留言或直接致电0575-8378-1127。
