三相异步电动机正反转控制电路

返回列表 来源: 嵊州森力电机 发布日期: 2021.06.24

       如果说需要将三相异步电动机实现正反转控制,只需将其电源只能的相序中任意的两相进行对调即可,这里我们称其为换相。

       一般来说是V相不动,通过对调U与W来实现,为保证两个接触器动作时可以调换相序,在接线时应使接触器上的接口保持一直,可在接触器下口进行调相。下面森力电机小编为大家介绍三相异步电动机的正向启动过程、停止过程与反向启动过程。

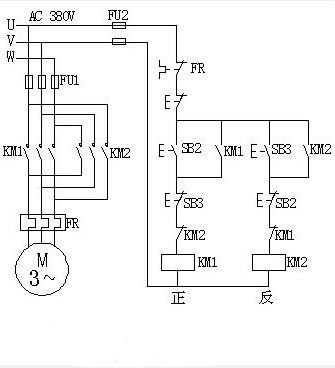

异步电机正反转控制电路


       正向启动过程,可按下起动按钮SB2,接触器KM1线圈通电,与SB2并联的KM1的辅助常开触点闭合,以保证KM1线圈持续通电,串联在电动机回路中的KM1的主触点持续闭合,电动机连续正向运转。

       停止过程,可按下停止按钮SB1,接触器KM1线圈断电,与SB2并联的KM1的辅助触点断开,以保证KM1线圈持续失电,串联在电动机回路中的KM1的主触点持续断开,切断电动机定子电源,电动机停转。

       反向启动过程可按下起动按钮SB3,接触器KM2线圈通电,与SB3并联的KM2的辅助常开触点闭合,以保证KM2线圈持续通电,串联在电动机回路中的KM2的主触点持续闭合,电动机连续反向运转。

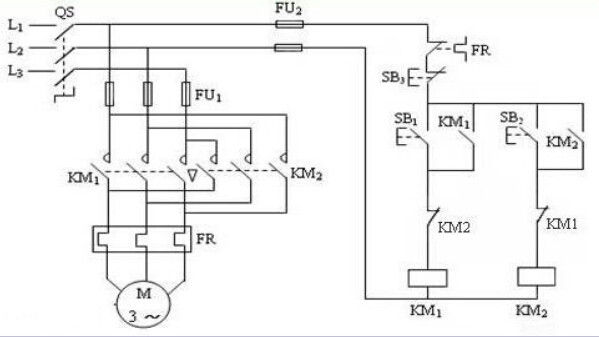

异步电机正反转控制电路

       三相异步电动机厂家提醒:在正反转控制操作中,如果说错误地使正转用电磁接触器和反转用电磁接触器同时动作,这时会形成一个闭合电路,那么三相电源的L1相和L3相的线间电压,会通过反转电磁接触器的主触头,形成了完全短路的状态,这时就会有大的短路电流流过,烧坏电路。所以,为了防止两相电源短路事故,接触器KM1和KM2的主触头决不允许同时闭合。
