三相异步电动机点动控制原理

返回列表 来源: 嵊州森力电机 发布日期: 2021.05.04

       三相异步电动机的控制电路主要由主电路和控制电路两部分组成,主电路是指电机与电源链接的部分电路,因其工作电流大,取决于电机的容量;控制电路是指控制电器组成的部分电路,工作电流比较小。

       点动控制是指需要三相异步电动机做短时的断续工作,只要按下按钮电动机就会转动,如果松开按钮电动机就会停止动作。可以参照下图来理解:

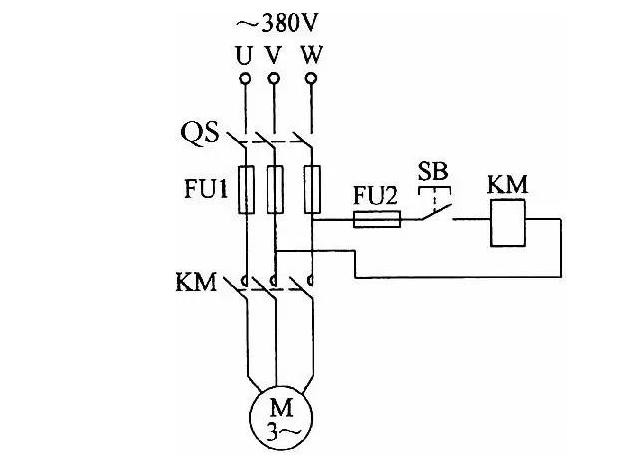

三相异步电动机点动控制

       在进行工作时,首先是合上隔离开关(QS),在接通三相电源后,按下启动按钮(SB),这时接触器线圈(KM)得电,串在主电路中的三个主触头(KM)闭合,电源接通,电动机转动;松开启动按钮(SB),这时的接触线圈(KM)就会失电,那么对应的主触头(KM)也会断开,这时的电机就停止旋转。图中FU1、FU2为熔断器分别用作主电路和控制电路的短路保护。

       总结一下:主电路中电源开关(QS)起到隔离电源的作用;熔断器(FU1)对主电路进行短路保护;主电路的接通和分断是由接触器(KM)的三相主触点完成的;由于点动控制,三相异步电动机的运行时间短,所以不设置过载保护;控制电路中熔断器(FU2)做短路保护;常开按钮(SB)来控制(KM)电磁线圈的通断。
