小功率三相异步电动机单相运行如何接线

返回列表 来源: 嵊州森力电机 发布日期: 2021.04.21

       在生产作业上,有时需要用到三相做单相运行;小功率的三相异步电动机不仅可以做三相运行,也可以做单相运行;这两者的接线方式不同。今天我们来了解一下750w以下的小功率电动机单相运行如何接线:

       有两种接线方式:三相绕组三角形连接和三相绕组星形连接;三角形连接是将电动机电容器并接在三相绕组的任意一相两端,然后将220V市电加载电容C的一端和V2与W1的交接点,使电机可旋转;如果需要改变电机的旋转方向,参照图2的连接,将市电从电容器的一端换致另一端即可。

       星形连接是将三相异步电动机电容器接在任意两个端子上,220V市电则加载余下的端子W1和电容C的任意一端上,使电机旋转;如果说想改变转向,可以将市电的一端从U1换致V1端即可。

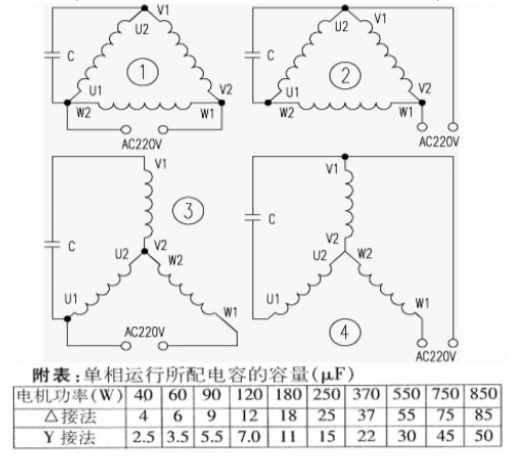

       对应下方图片更直接图1为三角连接;图2为三角连接改变三相异步电动机转向;图3为星形连接;图4为星形连接改变电动机转向。森力电机生产制造3KW小功率电动机,可提供定制方案。

三相异步电动机
