详解有关力矩电机的选型问题

返回列表 来源: 嵊州森力电机 发布日期: 2021.04.02

       力矩电机的特性想必都有所了解,其可保持张力不变,不会造成被卷绕产品的薄厚不均匀等情况;所以需要应用到这一方面的厂家会选择具有软特性的力矩电机,作为生产过程中的作业动力;那么电机型号各不相同我们在进行选择时,应该怎么样告知力矩电机生产厂家我们所需要的的产品?

       我们在进行产品选择时,首先看到的是产品型号及参数:

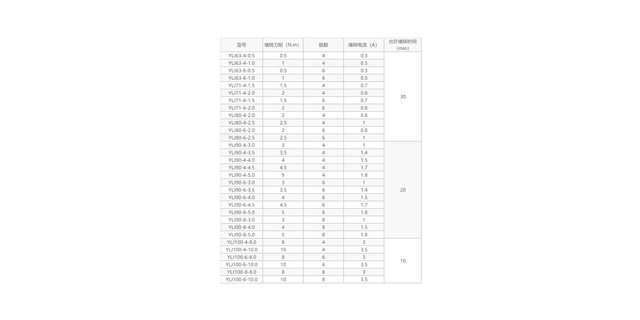

森力电机--力矩电机参数

       以上是一份有关森力电机所生产的力矩电机产品型号参数表。那么如何根据生产厂家提供的参数表进行选择?我们往下看:

       1.型号:每个电机生产时都会标注型号,如YLJ63-4-0.5表示 Y--通常表异步电动机,交流力矩电机其实就是鼠笼型的异步电机(分为同步与异步两种,Y表异步);LJ--力矩的首字母,以便区分;63--机座号,用于看尺寸的大小;4--表示级数;0.5--堵转时的力矩;

       2.机座号:机座号是看尺寸的大小;首先我们需要确定力矩电机在机械中的安装方式:

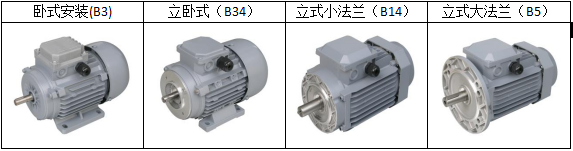

安装方式

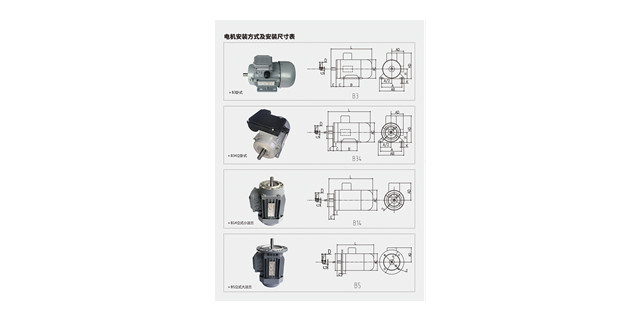

       确定好安装方式来查看电机安装的尺寸表,这是一张安装方式的图片:

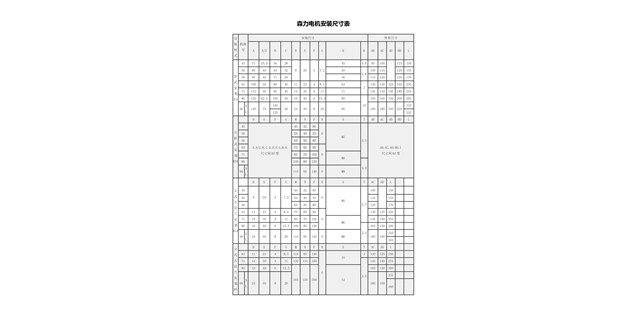

电机安装尺寸表

       根据这张安装方式图片,右侧对应的字母,根据安装尺寸表格可以看出电机轴径、宽度等,参数相匹配我们就可以使用这台电机。

力矩电机安装尺寸

       3.极数:通过极数我们可以查看对应的旋转速度,N(转速)=60*f(频率50HZ)/P(极对数);力矩电机的转矩、功率、转速的关系:T=9500*P/n;T--转矩(单位N.n),P--功率(单位KW),n--转速(单位r/min),9550是计算系数;

       根据转速公式可得出以下表格:以4级为例:N=60*50/2,就是1500转

2级 4级 6级 8级 10级
3000转 1500转 1000转 750转 600转


       4.堵转力矩:堵转--我们指的是电动机正常通电在旋转的情况下,通过外力作用使其强制停下,因为力矩电机的特性在额定时间堵转不会烧坏电动机绕组,所以我们可以看到在表格处有允许堵转时间;堵转力矩--指当机械设备转速为零(堵转)时的力矩。

       5.堵转电流:电机的轴固定不旋转,通电,这时的电流就是堵转电流

       以上是有关力矩电机选型的内容,想选择合适的电机可以点击在线留言咨询或直接致电:0575-8378-1127。
