三相异步电动机顺序控制原理

返回列表 来源: 嵊州森力电机 发布日期: 2021.05.06

       在一些机床控制电路中,会要求电动机按顺序进行起动,比如一些机床的主轴须在油泵工作后才能进行工作;那么我们的三相异步电动机如何按顺序进行工作?它的顺序控制原理又是怎么样的?下面森力电机小编就为大家简单讲解一下。

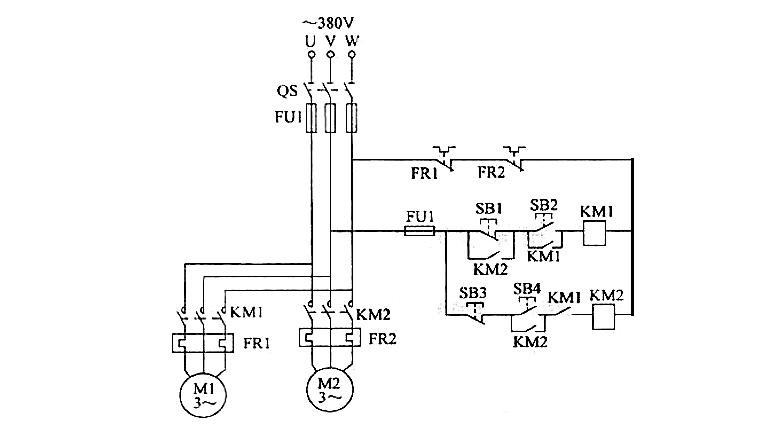

       我们更具下图一起来看下,接触器(KM1)控制电动机(M1),接触器(KM2)控制电动机(M2);三相异步电动机(M1)的电路部分是一个典型的起动、停车控制电路,而我们的(M2)电动机控制电路中串入了接触器(KM1)的辅助常开触头(KM1),所以这里可以看出接触器(KM1)动作,电动机(M1)起动,触头(KM1)闭合;控制电动机(M2)的接触器(KM2)才可以接通。这样的控制称为联锁,(KM1)触头也叫做联锁触头。

三相异步电动机顺序控制原理

       当隔离开关(QS)合上,这时操作起动按钮(SB2),线圈(KM1)通电,主触头(KM1)接通三相电源,这时(M1)三相异步电动机运转工作;串接在(KM2)控制电路中的(KM1)辅助触头接通,按下(SB4)开关,(KM2)线圈就会通电,(KM2)主触头接通三相电源,电动机(M2)就会运转工作,这里就是先起动了(M1)再起动(M2)的顺序起动控制。

       顺序停止控制是在上述控制电路中再增加一个联锁环节,(KM2)接触器的辅助常开触头(KM2)与三相异步电动机(M1)的停车按钮(SB1)是并联状态。这样,按停止按钮(SB3),电动机(M2)会失电停止运转工作。在(M2)电动机停止后,(SB1)并联的常开触头(KM2)断开,然后才能用停止按钮(SB1)使电动机(M1)停车,来实现先停电动机(M2),然后才能停电动机(M1)的顺序停止控制。
