三相异步电动机连续控制原理

返回列表 来源: 嵊州森力电机 发布日期: 2021.05.05

       我们在先前有讲到过三相异步电动机的点动控制原理,那么它的连续控制又是怎么进行工作的呢?日常生活中应用较多的工业电机要数感应电机了,在全球约有50%的电力消耗都是由感应电机造成的。那么今天森力电机小编就带大家一起来了解一下吧!

       与点动控制相比,连续控制电路上增加了三个环节,我们根据下图一起来看下:

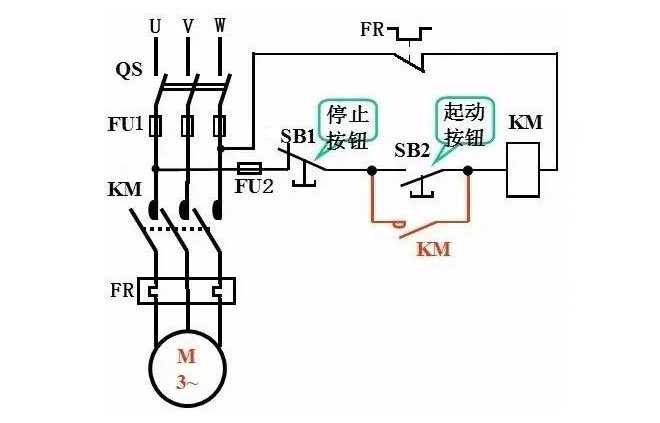

三相异步电动机连续控制


       按图可看出(SB2)是启动按钮与它并联的是接触器(KM)的辅助常开触头(KM),它的作用是当我们按下按钮(SB2)时,接触器(KM)会通电,这时的三相异步电动机(M)进行运转工作,同时间与(SB2)并联的(KM)辅助常开触头会闭合,如果我们松开(SB2)启动按钮时,(KM)仍会使接触器(KM)线圈继续带电,电动机(M)会继续运转,这个动作我们称之为“自锁”,(KM)也称为“自锁”触头;

       为了方便控制三相异步电动机停转,会增加一个停止按钮(SB1),按下这个按钮,就会切断控制电路,这时接触器(KM)的主触头就会断开,电动机也就停止了运行;图中的(FR)就是保护电动机过载发热的,我们叫它热继电器,当电动机过载发热,经过一段时间常闭触头会断开,切断控制电路,这时接触器(KM)的主触头也会断开,这时的电动机停止工作。
